一、自力式壓差控制閥 產品概述
| 本公司生產的ZYC型自力式壓差控制閥，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。自力式壓差控制閥特別適用于分戶計量或自動控制系統中。 該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點： 1、恒定被控系統壓差； 2、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響； 3、采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差； 4、采用先進的無級調壓結構，控制壓差可調比可達25：1； | |

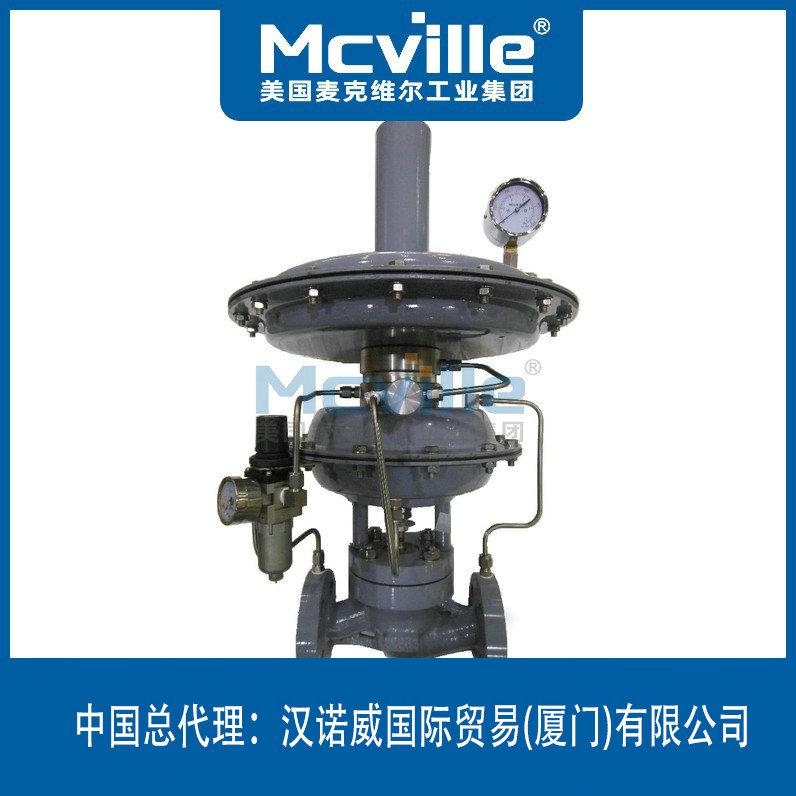

| ZYC自力式壓差控制閥 | |
| 5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法： a、調節控制壓差的大??； b、調節被控系統阻力的大小； 6、具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。 7、控制壓差精度±5； | |
二、自力式壓差控制閥 主要技術參數
| 閥體形式 | 直通鑄造閥 |
|---|---|
| 公稱通徑 | DN15～350mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 | 法蘭(FF RF RTJ)、螺紋(適用于1″以內) |
| 介質溫度 | 0～150℃ |
| 工作壓差范圍 | 0.02～0.3MPa |
| 控制壓差設定值 | 0.02MPa |
| 控制壓差可調范圍 | 0.02～0.3MPa |
| 導壓管長度 | 1.6m |
| 導壓管連接端尺寸 | 1/2"管螺紋 |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼 |
三、自力式壓差控制閥 主要外形圖
| ZYC自力式壓差控制閥 外形連接尺寸圖 |
四、自力式壓差控制閥 主要連接尺寸
| 公稱通徑(DN) | L(mm) | H(mm) | H1(mm) | Kvs(m3/h) |
|---|---|---|---|---|
| 15 | 100 | 130 | 58 | 0.05～3.8 |
| 20 | 110 | 145 | 63 | 0.07～5.4 |
| 25 | 115 | 160 | 74 | 0.1～8.6 |
| 32 | 130 | 174 | 99 | 0.3～13.5 |
| 40 | 200 | 220 | 133 | 0.5～25.5 |
| 50 | 215 | 240 | 140 | 0.7～39.6 |
| 65 | 230 | 300 | 189 | 1.2～58 |
| 80 | 275 | 310 | 176 | 1.8～80 |
| 100 | 290 | 375 | 224 | 3.0～125 |
| 125 | 310 | 455 | 290 | 5.0～215 |
| 150 | 350 | 545 | 347 | 8.0～285 |
| 200 | 425 | 625 | 399 | 10～608 |
| 250 | 480 | 720 | 431 | 20～910 |
| 300 | 650 | 775 | 459 | 25～1395 |
| 350 | 700 | 960 | 595 | 30～1745 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
