簡介
ZK-RFID406是一款高性能的超高頻電子標簽固定式讀寫器，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識別率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
特點
l 完全自主知識產權設計；
l 基于Impinj R2000讀寫引擎設計；
l 充分支持符合EPC CLASS1 G2、ISO18000-6B標準的電子標簽；
l 工作頻率860~868MHz/902~928MHz(可以按不同國家或地區要求調整)
l 以廣譜跳頻(FHSS)或定頻發射方式工作；
l 輸出功率達至33dBm（可調）；
l 4個外接TNC天線接口，支持天線自動微調諧和天線失效檢測；；
l 支持主動、應答、觸發、實時詢查等多種工作模式；
l 支持內部800張標簽（最大EPC長度496bits）緩存；
l 支持EPC和TID兩種防沖突模式；
l 低功耗設計，單＋9V電源供電；
l 支持RS232、RJ45（TCPIP）、WiFi（選配）等多種通訊接口，可選配POE網絡供電；
l 高可靠設計，滿足嚴苛工作環境要求；
l 支持Firmware在線升級，可定制內嵌WinCE或Linux操作系統版本。
電特性
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 16 | V |
工作溫度 | TOPR | -10～+60 | ℃ |
貯藏溫度 | TSTR | -20～+75 | ℃ |
l 極限參數
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
項目 | 符號 | 最小 | 典型 | 最大 | 單位 |
電源電壓 | VCC | 8 | 9 | 12 | V |
工作電流 | IC | 800 | 1500 | mA | |
工作頻率 | FREQ | 902 | 928 | MHz | |

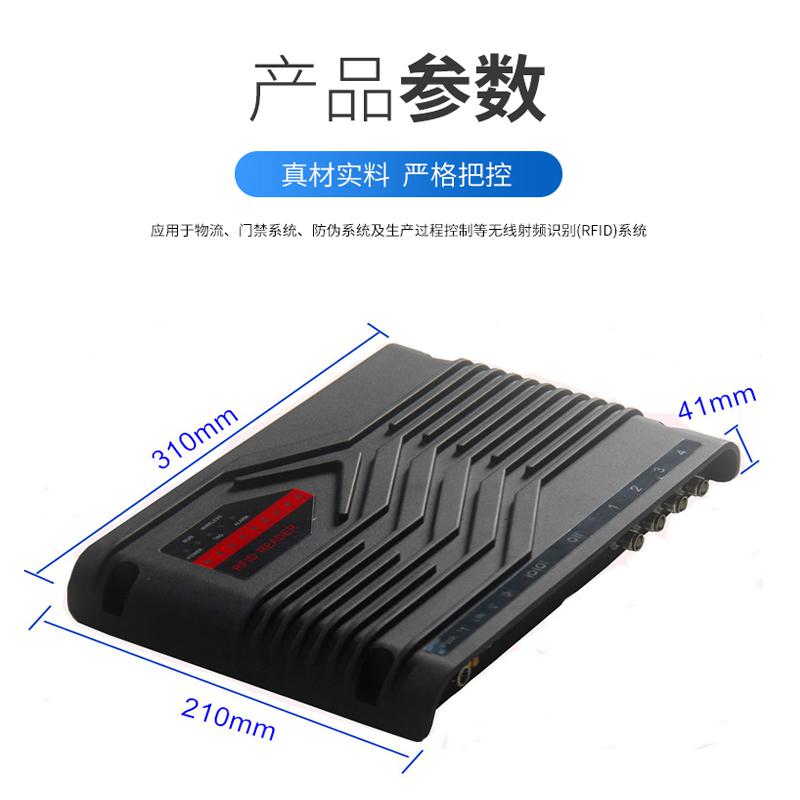

尺寸 | Size | 310x210x41 | mm |

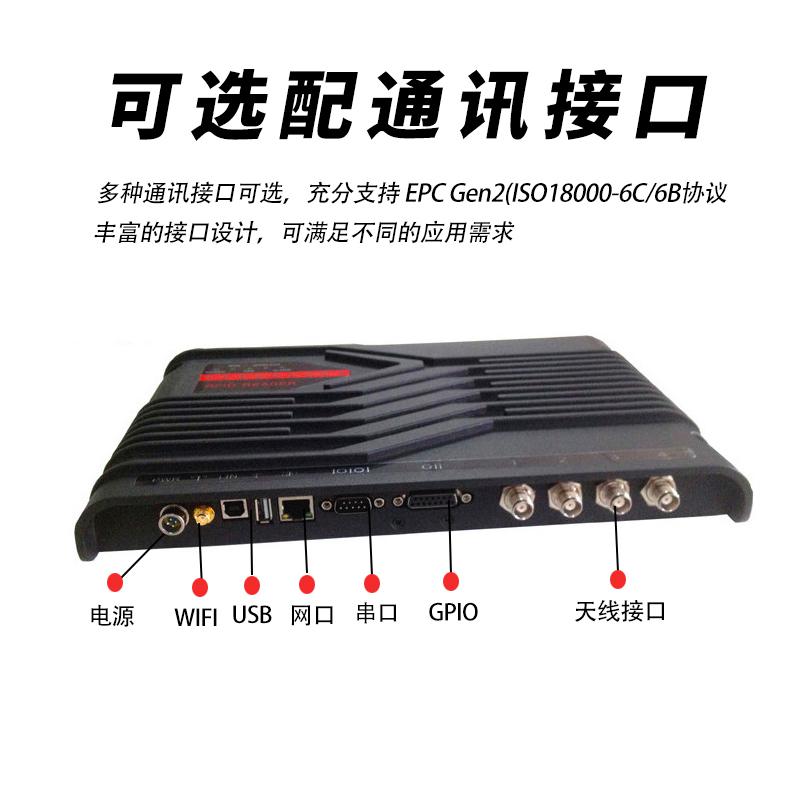

1．電源接口 J1
序號 | 符號 | 描述 |
2 | PWR | +9V電源 |
4 | GND | 地 |
1,3 | NC | 保留 |
2．WiFi天線接口J2 （SMA Female）
3．USB接口J3 （Slave）
4．USB接口J4 （保留）
5．RJ45網絡接口J5
6．RS232串行通訊接口J6（DB9 Female）
序號 | 符號 | 描述 |
1 | NC | Reserved |
2 | TXD | 串行通訊數據輸出端 |
3 | RXD | 串行通訊數據輸入端 |
4 | NC | Reserved |
5 | GND | 地 |
6 | NC | Reserved |
7 | NC | Reserved |
8 | NC | Reserved |
9 | NC | Reserved |
7. 通用輸入輸出接口GPIO J7（DB15 Female）
序號 | 符號 | 描述 |
1 | Output1 | 通用輸出口1 |
2 | Output2 | 通用輸出口2 |
3 | Output3 | 通用輸出口3 |
4 | Output4 | 通用輸出口4 |
5 | Input1 | 通用輸入口1（內部通過47K電阻下拉到地） |
6 | Input2 | 通用輸入口2（內部通過47K電阻下拉到地） |
7 | Input3 | 通用輸入口3（內部通過47K電阻下拉到地） |
8 | Input4 | 通用輸入口4（內部通過47K電阻下拉到地） |
9 | TGIN | 觸發輸入端（內部通過10k電阻上拉到+5V） |
10 | R+ | RS485接口R+端 |
11 | R- | RS485接口R-端 |
12 | GND | 信號地 |
13 | NC | 內置繼電器常閉端 |
14 | NO | 內置繼電器常開端 |
15 | CM | 內置繼電器公共端 |
8．TNC天線1-4接口 J8～J11
9．指示燈
序號 | 符號 | 描述 |
