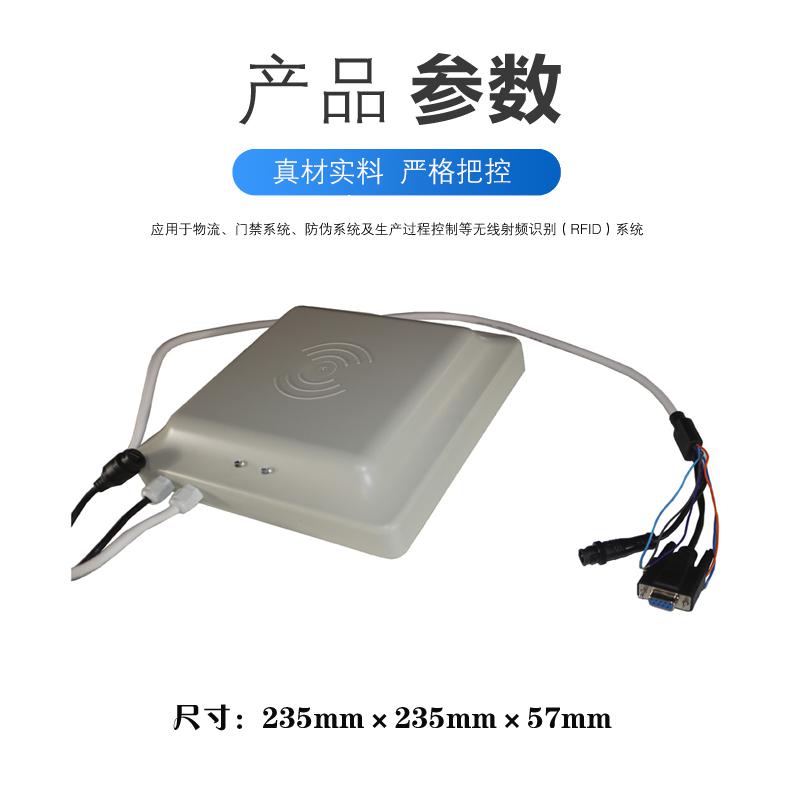

簡介
ZK-RFID101是一款高性能的UHF超高頻電子標簽一體機，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、車輛管理、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

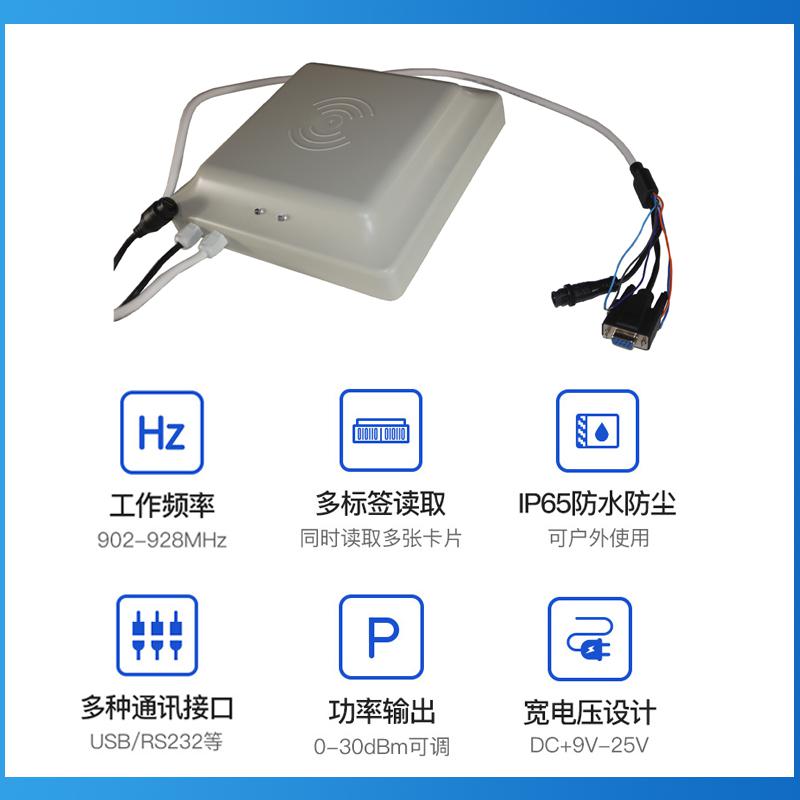

特點
l 完全自主知識產權設計；
l 充分支持符合ISO18000-6B、EPC CLASS1 G2標準的電子標簽；
l 工作頻率902～928MHz(可以按不同國家或地區要求調整)
l 以廣譜跳頻(FHSS)或定頻發射方式工作；
l 輸出功率達至30dBm（可調）；
l 8dbi天線配置，典型讀取距離1~5米*；
l 支持自動方式、交互應答方式、觸發方式等多種工作模式；
l 低功耗設計，單＋9V電源供電；
l 支持RS232、RS485、韋根等多種用戶接口,可選配TCP/IP或WIFI接口；
l 提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發。
*有效距離與協議格式、外接天線、電子標簽及工作環境有關。
電特性
l 極限參數
項目 | 符號 | 數值 | 單位 |
電源電壓 | VCC | 16 | V |
工作溫度 | TOPR | -10~+60 | ℃ |
貯藏溫度 | TSTR | -25~+80 | ℃ |
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
項目 | 符號 | 最小 | 典型 | 最大 | 單位 |
電源電壓 | VCC | 8 | 9 | 12 | V |
工作電流 | IC | 350 | 650 | mA | |
工作頻率 | FREQ | 902 | 928 | MHz | |
有效距離* | DIS | 300 | 600 | cm |
*有效距離與協議格式、外接天線、電子標簽及工作環境有關。

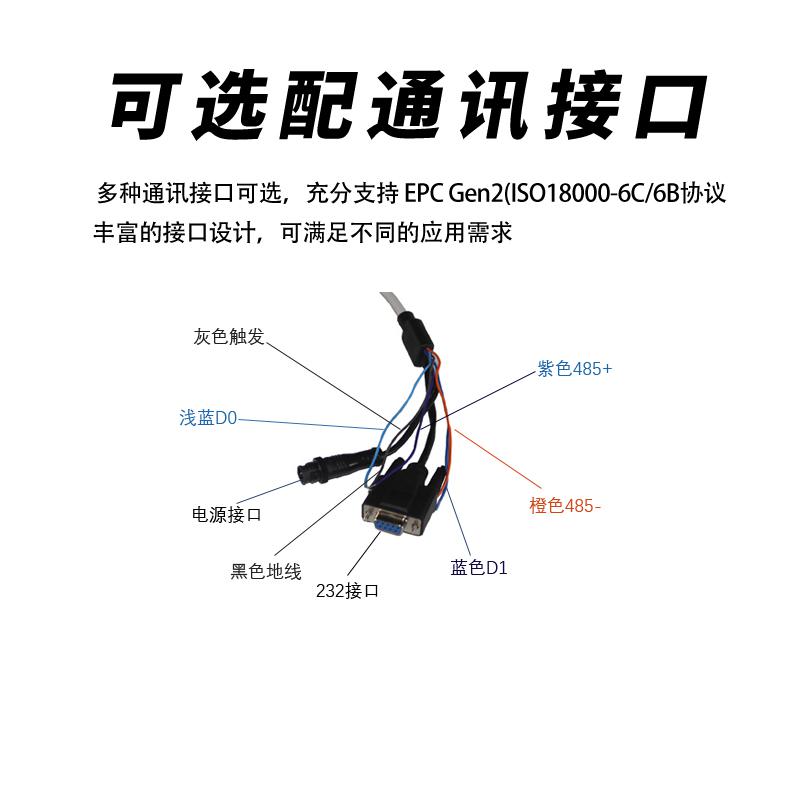

接口
項目 | 描述 |
紅 | +9V |
黑 | GND |
淺藍 | 韋根DATA0 |
藍 | 韋根DATA1 |
紫 | RS485 R+ |
橙 | RS485 R- |
棕 | GND |
白 | RS232 RXD |
粉 | RS232 TXD |
灰 | 外部觸發（TTL電平） |
注：對于配置TCPIP網絡接口的型號UHFREADER18TCP，附加有一個標準RJ45網絡插口。
