一、設計依據
貨架的設計、制造、安裝、驗收執行標準并符合其它相關標準要求。
1）CECS23《鋼貨架結構設計規范》
2）GBJ17—88《鋼結構的設計規范》
3）QB/KS1002—9《鋼結構插接式貨架技術條件》

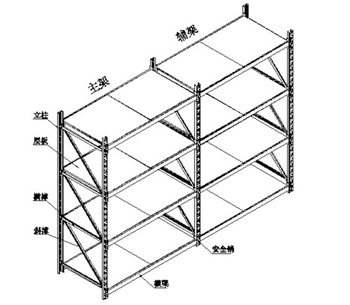

二、中量C型貨架裝配立體示意圖
三、中量C型貨架組成及說明
1、立柱:垂直方向主要支撐件，主要起支撐作用。
2、層板：該件放置與P型梁上，上面放置貨物。
3、橫撐：和立柱、斜撐組成柱片，增加柱片的強度和穩定性。
4、斜撐：和立柱、橫撐組成柱片，增加柱片的強度和穩定性。
5、橫梁：貨架橫向連接件，與立柱相連。
6、安全銷：該件叉放于立柱和橫梁的相應孔內,限制橫梁在立柱方向相對移動,起限位作用。
四、貨架型材強度指標
貨架型材的強度標準（N/ mm2）GB6723—86指標
鋼號 | 鋼材種類 | 抗拉、抗壓、抗彎 | 抗剪 | 端面承壓 |
Q195-235 | 冷彎型鋼 | 205 | 120 | 310 |
五、貨架焊接強度指標：（JB/T5323—91指標N/ mm2）
鋼材 | 對接焊縫 | 角焊縫 | |||
鋼號 | 鋼材種類 | 抗拉 | 抗壓 | 抗剪 | 抗拉、抗壓、抗彎 |
Q195-235 | 冷彎型鋼 | 175 | 205 | 120 | 140 |
六、貨架表面處理工藝及顏色
1、處理工藝流程：
1.1冷軋板前處理工藝（無銹狀態）
脫脂→水洗 →表調→水洗→磷化→高壓水沖洗
1.2熱軋板及熱軋型材前處理工藝
無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗
有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗
2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。
3、噴塑表面光潔、平整、色澤一致。
七、中量C型貨架特點：
（1）表面噴塑處理，外型美觀；
（2）裝拆方便，主、輔架可無限連接，增加貨架牢固，節約投入。
（3）柱片與橫梁采用掛接的結構，均為插接組合式，層高可以以50mm為單位上下任意調節。適用于承載最大的情況使用。
八、中量C型貨架選型表：
型號 | RM1 | RM2 | RM3 | RM4 | RM5 | RM6 | RM7 | RM8 | RM9 |
規格(長×寬) | 1800×500 | 1800×600 | 1800×700 | 2000×500 | 2000×600 | 2000×700 | 2400×500 | 2400×600 | 2400×720 |
每層最大載重(Kg) | 400 | 400 | 400 | 350 | 350 | 350 | 250 | 250 | 250 |
立柱規格 | 55×47×1.8(節距=50) H=1.8m,2m,2.4m Hmax=6m | ||||||||
表面處理 | 噴塑 | ||||||||
備注 | 非標規格請與制造商聯系 | ||||||||
