伸縮貨叉是立體庫、物流自動倉儲系統中用于物料存取或移載物品的一個伸縮機構，它具有靈活的雙向自動伸縮功能，準確的限位功能！它直接裝配在堆垛機上，也可以裝配在固定的升降舉升機構上，也可以安裝在移動的升降平臺上，堆垛機穿行于貨架之間的巷道中，完成自動存取或移載物品的工作！它可與生產線系統、企業管理系統對接，采用計算機及條形碼技術(編碼器)，實現信息化智能管理和運營！
箱體式堆垛機伸縮貨叉在縮回原始狀態下從形態上看很像一個箱體，也似一塊平板，因此稱其為箱體式伸縮貨叉或平板式伸縮貨叉，從結構上可分為單伸位伸縮貨叉和雙伸位(雙深位)伸縮貨叉，也就是所謂的三級(三節)伸縮貨叉和四級(四節)伸縮貨叉！單伸位(單深位)伸縮貨叉是由三節或三段叉體組成，簡稱三級叉、三節叉或三級貨叉！而平板式或箱體式雙伸位(雙深位)伸縮貨叉是由四節或四段叉體組成的，所以我們稱其為四級伸縮叉或四節伸縮貨叉！
單伸位箱體式堆垛機伸縮貨叉的移載距離相對而言比較短一點，一般情況下用于體積比較重的物品的存取或移載，如：金屬材料、機械設備、車輛框架、模具類配件等！而平板式雙伸位(雙深位)伸縮貨叉的移載距離相對而言比較長一點，它適用于存取或移載物品體積比較小一點的、質量比較輕一點的物品，如：五金產品、輕工產品、電子產品、食品包裝等！
箱體式堆垛機伸縮貨叉一般都是單列結構，大都采用寬體設計，叉體和叉面的寬度相對而言都比較寬，其承載量也比較大，運行相對很平穩，且在長期負載和運行狀態下，其下?lián)隙缺韧惍a(chǎn)品要小很多，因此箱體式堆垛機伸縮貨叉因眾多優點集于一身而深受用戶的喜愛！

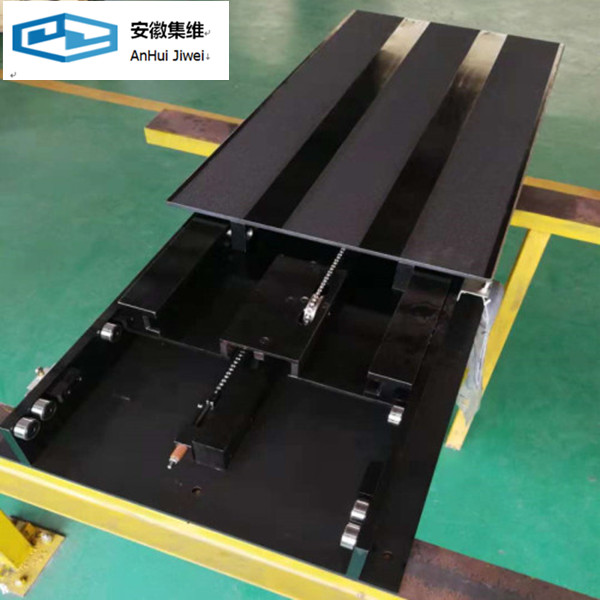

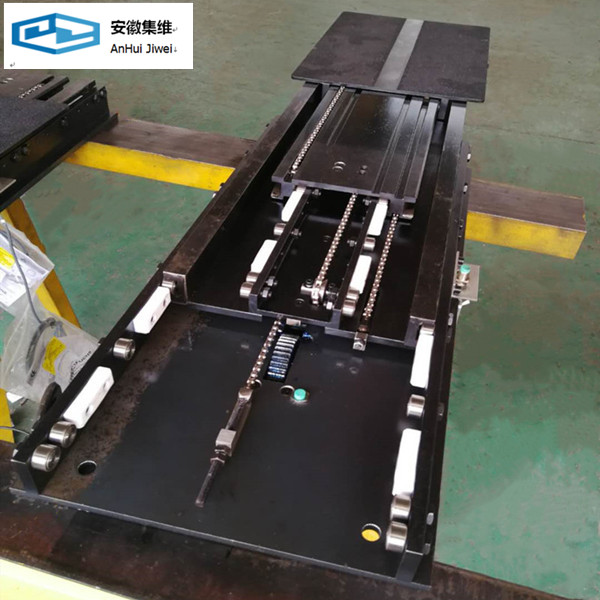

箱體式堆垛機伸縮貨叉基本構造由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三節組成，配合導向滾輪、齒輪齒條、鏈輪鏈條、導向滑塊、限位開關、扭力限制器、編碼器、驅動電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！下叉體(固定叉)安裝在載貨臺上，中叉在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再?gòu)闹虚g叉體的中點繼續向外延伸直至庫位！
而雙伸位(雙深位)箱體式堆垛機伸縮貨叉的結構是由上叉體(前叉體)、上中叉體、下中叉體、下叉體(固定叉體)等四節或四段叉體組成，再配合滾輪、齒輪齒條、鏈輪鏈條、導向滑塊、限位開關、扭力限制器、編碼器、驅動電機、減速機、聯軸器等數百個部件構成的一個完整的伸縮機構，下叉體(固定叉體)安裝在載貨臺上，下中叉體在齒輪齒條或鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上中叉體再?gòu)南轮胁骟w的中點繼續向外延伸，上叉體(前叉體)再?gòu)纳现胁骟w的中點繼續向外延伸，使上叉體(前叉體)的伸縮距離直接延伸至第二個庫位！
箱體式堆垛機伸縮貨叉一般都是根據用戶的要求或提供的參數來進行設計或定型的，每套貨叉的參數不同或載重不一樣，其設計結構也稍有不同，所以現有型號只能作為參考，如：貨叉的長度、行程(伸縮距離)、負載等，都可以按照用戶的要求來設計，常用的比較典型的JW68系列、JW180系列、JW200系列、JW250系列、JW275系列等，只能作為選型時的參考，不能以此作為依據！
箱體式堆垛機伸縮貨叉因?yàn)樗氖褂梅秶容^廣，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、化工原料、五金電器、造紙工業、文化教育、煙草工業、食品飲料、印鐵包裝等各個行業！所以伸縮貨叉的適應性能也要求比較嚴，要求能在80攝氏度恒溫下進行作業，也能在零下40度的低溫下正常工作，因此伸縮貨叉的選材比較嚴格；
箱體式堆垛機伸縮貨叉的常用配置：
叉體材料采用42CrMo材料，經過二次鍛打，再整體機加工二次，叉體強度高，抗彎性能強，叉體滿載負荷變形量小！
滾動軸承選用日產IKO品牌或德國KIS品牌軸承，負荷能力高、耐磨性能強，摩擦阻力小，極限轉速高！
專用齒條齒輪由臺灣凱賀公司專業定制，精度高，可達國標(GB)7級！
傳動鏈條鏈輪選用意大利產雷吉納品牌鏈條，特點是耐磨、耐高溫、延展性低、受力后不會伸長，使用壽命長，可適用于大規模、長時間頻繁使用；
專業定制的導向滑塊，采用超高分子PTFE四氟材料，導向性能好，具備良好的耐磨性能！
編碼器(ENCODER)采用TR-ELECTRONIC(德國帝爾)品牌或kuebler(德國庫伯勒)品牌編碼器，信號轉換檢測速度快，定位準確，抗干擾性能強！
扭力極限器(扭力限制器)采用Mikipulley(日本三木)品牌，穩定的過載保護；
傳動聯軸器結構緊湊，角向補償能力強，傳動效能高，超大載荷、超強耐磨！
動力可搭載SEW品牌電機，或采用臺達、三菱、西門子、步科或松下等品牌伺服電機；
限位開關(接近開關)采用OMRON(歐姆龍)、SCHNEIDER(施耐德)品牌開關，準確的限位功能，良好的品質保證；
安徽集維智能裝備有限公司是一家專業的堆垛機雙向自動伸縮貨叉制造商，擁有多位專業的設計師，全套的機加工設備，完全自主設計、自主生產，具備年生產1200臺套的制造能力，完成了多個比較經典的工程案例，并與國內多家知名集成商達成長期合作協議！自主研發并設計生產的箱體式堆垛機伸縮貨叉，經過了大量工程案例的檢測和數據驗證，具有體積小、重量輕、占用空間小、載荷量大、限位準確、重復定位精度高、撓度低、運行平穩、伸縮流暢等特點！
獨特的力學結構，完整的設計方案，雄厚的加工實力，準確的交貨時間，完善及時的售后服務，讓您的產品在使用過程中無后顧之憂！
